Nível de tanques e silos

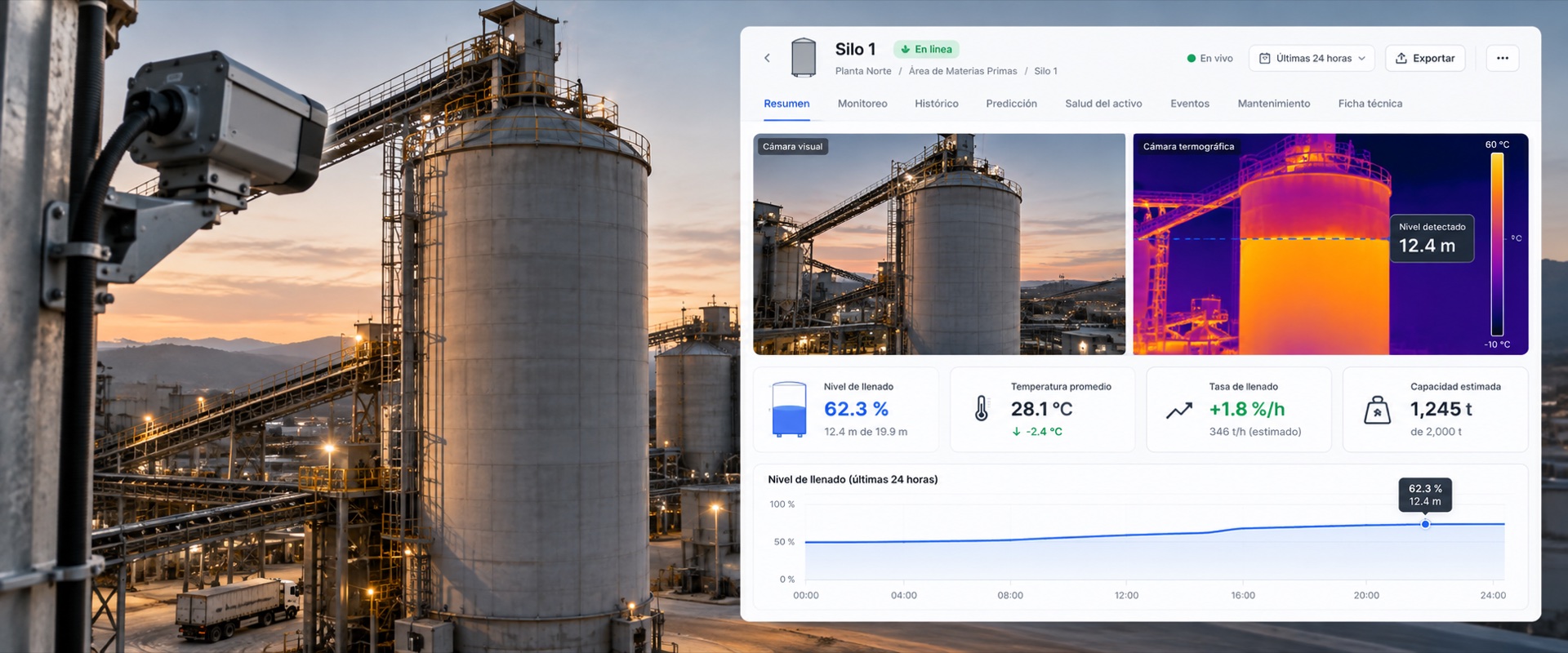

Saber quanto produto resta dentro de um tanque ou de um silo olhando para ele com uma câmara térmica, sem abrir, sem subir e sem instalar nada lá dentro.
Sem contacto
Nada entra no recipiente nem toca no produto. A linha térmica marca a superfície a partir de fora.
O perfil tira-se por mediana
Não por média. É o que faz com que uma escada, uma soldadura ou uma mancha não mexam a leitura.
Duas comportas antes de publicar
É preciso contraste entre as duas zonas e um bordo suficientemente nítido. Sem isso o sistema prefere calar-se.
Volume, não altura
Litros, toneladas e capacidade livre com a geometria real do recipiente. A percentagem de altura não é a de volume.
Por que importa
A medição manual obriga alguém a subir ao telhado e abrir a escotilha. Custa um turno, liberta vapores e é a manobra em que de facto as pessoas caem. Os instrumentos internos resolvem isso, mas é preciso esvaziar o tanque para os montar e calibrar, e com sólidos ou espuma sujam-se. A câmara olha de fora e não toca no produto.
Como funciona
- 01
O produto e o espaço acima arrefecem e aquecem a ritmos diferentes, por isso a superfície aparece como um degrau térmico. A câmara encontra-o: é uma medição da ótica radiométrica, não um modelo a adivinhar a olhar para a fotografia.
- 02
O perfil é feito por mediana e não por média, que é o que impede que uma escada, uma soldadura ou uma mancha de ferrugem se confundam com o produto.
- 03
Duas comportas decidem se há leitura: contraste suficiente entre as duas zonas e um bordo bastante nítido. Se não se cumprirem, o sistema diz que NÃO mediu e porquê. Não inventa um número para tapar o buraco.
- 04
A leitura estabiliza-se com mediana móvel e banda morta, como um transmissor de campo: o valor não salta a cada fotograma.
- 05
O resultado converte-se no que de facto se pede — litros, toneladas, capacidade livre — com a geometria do recipiente: vertical, cilíndrico horizontal, esférico ou de fundo cónico. Cada geometria tem a sua fórmula, e está no sistema, não numa folha de cálculo de alguém.
Na prática
O silo que avisa antes de ficar sem produto
Com a taxa de enchimento e o que resta livre, o sistema calcula quando se chega ao ponto de reposição e di-lo com horas de antecedência. É a diferença entre programar um camião e parar a linha à espera dele.
Capacidades
- Sem contacto · nada entra no recipiente nem toca no produto
- Vertical, cilíndrico horizontal, esférico e fundo cónico
- Litros, metros cúbicos, toneladas e capacidade livre
- Taxa de enchimento ou esvaziamento, com estimativa de quando se chega ao limite
- Calibração com dois cliques sobre a imagem: cheio e vazio
- Alarmes por limite alto e baixo, com o vídeo do momento
- Diz quando NÃO conseguiu medir, com o motivo
- A mesma câmara pode vigiar o recipiente e a área em redor
O que ainda não
- Precisa de contraste térmico entre o produto e o espaço acima. Num tanque enterrado, isolado ou a temperatura estável pode não haver; a carga solar da manhã e da tarde costuma bastar.
- A câmara tem de ver a parede do recipiente. Um tanque ao ar livre, sim; um dentro de um pavilhão e tapado por estrutura, há que estudá-lo.
