Energía

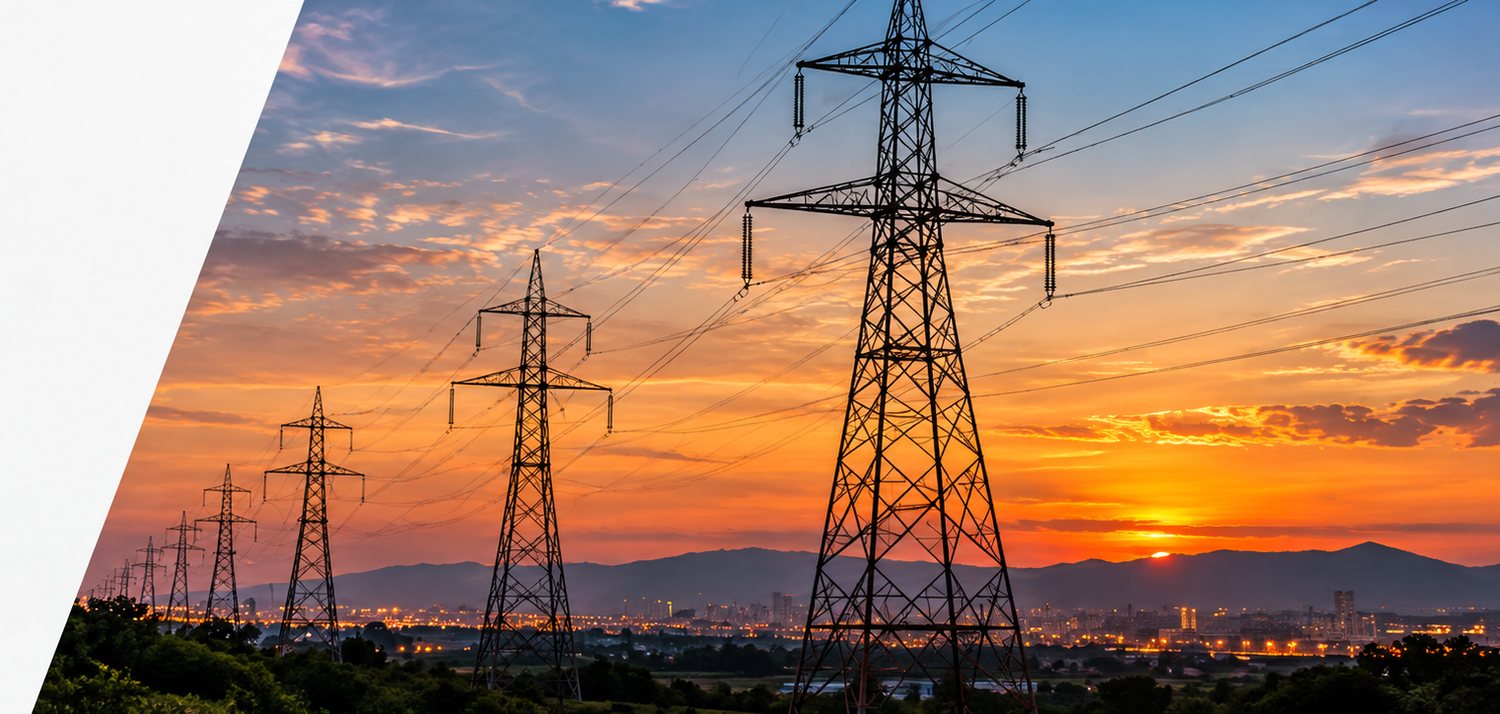

Generación, transmisión y subestaciones, donde el acceso físico es difícil.
Qué resuelve
Inspeccionar una subestación exige permisos, distancias y una ventana. La cámara ya está ahí todos los días.
Qué se mide aquí
Cada señal, con la norma que la respalda
95 °C
Aceite crítico · 75 alerta
Transformador · punto caliente
La temperatura del devanado consume vida útil a un ritmo calculable, y el sistema lleva la cuenta.
IEEE C57.91720 ppm
TDCG en condición 1 · 1 920 condición 2 · 4 630 condición 3
Gases disueltos en aceite
La proporción entre gases distingue el arco del sobrecalentamiento con meses de anticipación.
IEEE C57.104 · IEC 60599> 15 K
Sobre el componente gemelo · 4–15 programado · 1–3 investigar
Subestación · conexiones
ΔT sobre la referencia en bornes, cuchillas y barras, clasificado por bandas de acción.
NETA MTS · NFPA 70B600 W/m²
Irradiancia mínima · por debajo, la termografía no vale
Solar · módulos
Puntos calientes, cadenas caídas y diodos en corto, con el procedimiento de la norma.
IEC 62446-3
El catálogo completo son 311 normas en catorce dominios, y vive dentro de la plataforma —junto al campo donde se pone el número—, no en un anexo del manual.
Un caso concreto
Un motor a 68 °C puede estar sano o a punto de fallar
Depende de su clase de aislamiento y de contra qué se compara. Un motor clase F aguanta lo que uno clase B no, y el mismo motor a 68 °C en enero y en julio no dice lo mismo: lo que importa es el ΔT sobre su referencia, no el número absoluto. Por eso el límite no se teclea a mano — sale de la placa del equipo y de la norma que le corresponde.
Temperatura del devanado por clase
IEC 60034 · NEMA MG-1El límite lo fija la clase de aislamiento de la placa. Un clase F no se juzga con el umbral de un clase B.
ΔT sobre la referencia
NETA MTS 100.18La elevación sobre el equipo gemelo o sobre sí mismo hace un mes. Por encima de 35 °C deja de ser seguimiento.
Temperatura de rodamiento
ISO 10816-3El rodamiento avisa antes que el devanado. Su tendencia es lo que da la ventana para intervenir sin parar la línea.
Sin acercarse
La medición radiométrica se toma a distancia y sin corte de servicio, lo que convierte una inspección con permiso en una lectura continua.
